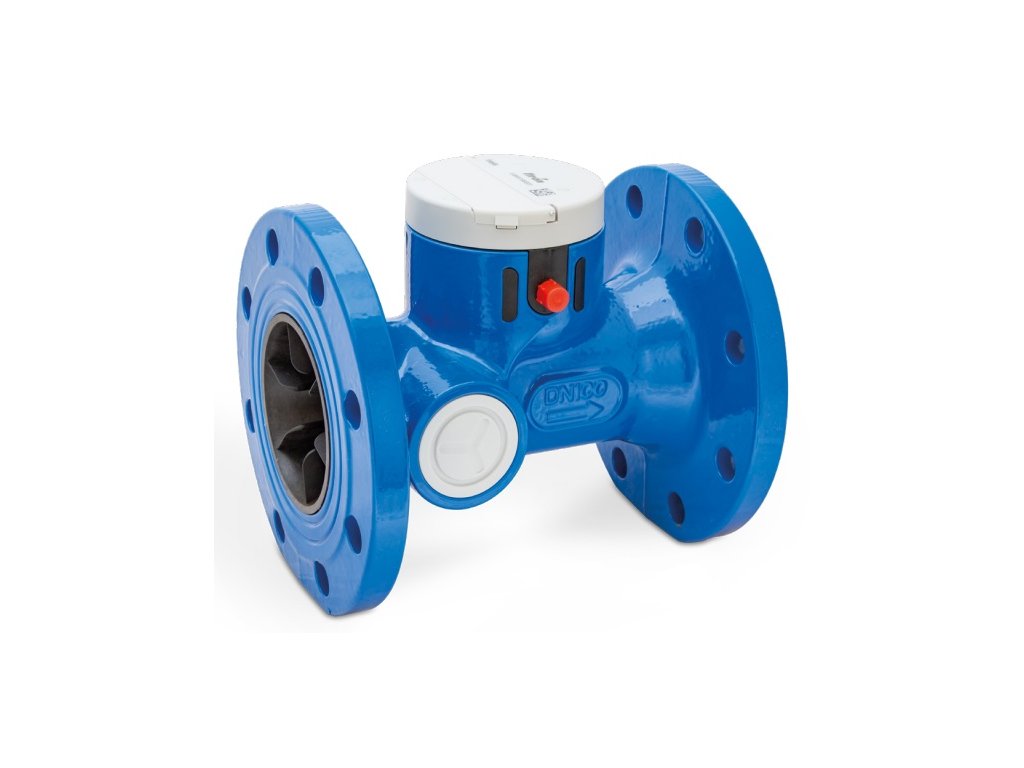

Ultrazvukový vodoměr INTELIS s integrovaným komunikačním modulem, Itron, verze Pulse, DN 50, 200 mm, Q3 = 40 m3/h, R500, 30° C, PN16

Ultrazvukový vodoměr INTELIS s integrovaným komunikačním modulem, Itron, verze Pulse, DN 50, 200 mm, Q3 = 40 m3/h, R500, 30° C, PN16

lntelis je vodoměr určený k měření spotřeby vody pro obchodní účely a pro zákazníky v odvětví lehkého průmyslu. Jedná se o ideální nástroj pro účtování, který s využitím ultrazvukové technologie zaručuje přesné měření při všech průtocích. Osvědčuje se jako pružný a cenný pomocník při oblastním měření prováděném na vstupu sítí v obytných zónách, který monitoruje ztráty vody před jednotlivým rozúčtováním. Technologie lntelis, jako robustní alternativa k tradičním mechanickým měřičům o velkých průměrech (DN 50-200) nabízí spolehlivou volbu pro zákazníky s velkou spotřebou vody.

INTELIS, ULTRAZVUKOVÝ VODOMĚR VYŽADUJE JEN NENÁROČNOU ÚDRŽBU

lntelis spoléhající se na ultrazvukovou technologii nemá na rozdíl od mechanických měřičů žádné pohyblivé součásti, a proto si během celé své životnosti udržuje vysokou úroveň přesnosti s nízkou až žádnou potřebou údržby na pracovišti.

INTELIS ZJEDNODUŠUJE SBĚR DAT

lntelis  – kompatibilní s komunikačními moduly* za použití pulsních výstupů – se připojuje k bezdrátovým systémům sběru dat a poskytuje přesné naměřené hodnoty spotřeby vody.

* S externím komunikačním modulem za použití pulsních výstupů (Itron nebo od třetí strany).

INTELIS POMÁHÁ MONITOROVAT ZTRÁTY VODY

lntelis slouží nejen k účtování, nýbrž také vnáší do aplikací oblastního měření přesnost ultrazvuku. Na vstupu rozvodných sítí obytných budov pomáhá lntelis monitorovat průtoky vody a zlepšuje zjišťování ztrát vody.

VLASTNOSTI

• Vynikající přesnost při vysokém i nízkém průtoku
• IP68, kompatibilní s podmínkami provozu
• Životnost baterií až 15 let, v závislosti na podmínkách okolního prostředí
• Ultrazvuková technologie odolná proti ulpívání špíny a nečistot
• Obousměrné měření průtoku / kumulovaný index

Technologie

• Technologie dvojitého ultrazvukového paprsku adaptovaná do velkých DN
• Přímo průchozí tělo pro velmi nízké tlakové ztráty
• Dlouhodobá přesnost díky odolnosti vůči nečistotám a špičkovým průtokům zajišťuje ochranu investic a fakturace
• Instalace v libovolné poloze

Komunikace

• Pulsní výstup pro oba směry
• K dispozici volitelně 2 pulsní výstupy

Schválení a standardy

• MID, Direktiva 2014/32/UE
• ROHS 2 2011/65/UE
• ACS a WRAS certifikace (pro pitnou vodu)

POPIS TECHNOLOGIE

Intelis je ultrazvukový vodoměr, měřič s dvojitým paprskem.

V těle měřiče jsou dva páry ultrazvukových senzorů 1 eter body. He water velocity on.

Rychlost proudění vody je měřena na základě rozdílu rychlosti šíření ultrazvuku. Použití dvojitého ultrazvukového paprsku umožňuje vysokou přesnost měření i pro velké průměry DN.

Tato technologie umožňuje díky přímo průchozímu tělu velmi nízké tlakové ztráty. It allows a large turndown approved up to a ratio of R500 according the provisions of ISO 4064/OIML R49/MID, and low starting flow, whatever the position of installation and the water temperature.

Litinové tělo 2 je potažené epoxidem. Vestavěný usměrňovač průtoku 3 minimalizuje vlivy nepravidelností toku měřiče, pro dodržení schválené U0/D0 podle ISO4064/OIML R49/MID.

Elektronika 4 pro zpracování signálu a zobrazování informací je uložena ve vodotěsném pouzdru. Standardní M12 konektor 5 slouží k výstupu obousměrného pulsního signálu. Intelis má krytí IP68 a je vhodný pro instalace do vlhkého prostředí a do zaplavených šachet.

POPIS DISPLEJE

KOMUNIKACE

Vlastnosti Intelis a charakteristiky obousměrného pulsního výstupu:

Intelis pulsní výstup je kompatibilní s odečtovými systémy Itron Anyquest/Everblu, WaterMind v2.

METROLOGICKÉ PARAMETRY

* Konfigurovatelná pomocí NFC

TLAKOVÁ ZTRÁTA

ROZMĚRY A HMOTNOSTI
