Průmyslový vodoměr Itron, FLOSTAR M, DN 150, L450, 30° C, Qȝ= 160, PN 16, R315

Domovní vodoměry Flostar M, Itron, DN 150, L450, 30° C, Qȝ= 160, PN 16, R315

Vodoměr Flostar M - jednovtokový vysoce přesný vodoměr pro fakturační měření

Vodoměry jednovtokové konstrukce jsou společností Itron vyráběny již více než dvě desetiletí během nichž konstrukční a materiálová inovace spolu s vysokou přesností výroby umožnily vyloučení všech regulačních prvků. Tento přístup zaručuje vysokou metrologickou stabilitu v celém rozsahu produkce.

VÝHODY vodoměru

• Přesnost
• Přetížitelnost
• Odolnost

Široký měřící rozsah vodoměru

Vodoměry Flostar M jsou vyráběny ve světlostech DN 40 - 150. Jejich metrologické vlastnosti vysoce přesahují požadavky třídy přesnosti C dle normy ČSN/EN 4064-1. Vynikající citlivost v nízkých průtocích společně s vysokou přetížitelností poskytuje široký měřící rozsah vyhovující nejvyšším požadavkům na přesnost měření.

Spolehlivost vodoměru

Jednovtoková konstrukce vodoměru s přímým magnetickým přenosem otáčivého pohybu lopatkového kola na suchoběžné počítadlo bez dalších převodů a pohyblivých částí vystavených působení protékající vody garantuje vysokou provozní spolehlivost. Běžné inkrusty a jiné nečistoty jež se mohou ve vodě vyskytnout zejména po poruchách na potrubí nezpůsobí zablokovaní nebo ovlivnění přesnosti vodoměru. Vodotěsné otočné počítadlo uzavřené v měděném plášti s průhledem z minerálního skla je zárukou bezproblémové čitelnosti za každých podmínek, i v případě zaplavení vodoměrné šachty.

Jednoduché a efektivní

Jednovtokové suchoběžné vodoměry Flostar M, jsou vysoce přesná měřidla s širokým měřícím rozsahem určená zejména pro fakturační měření spotřeby pitné vody.

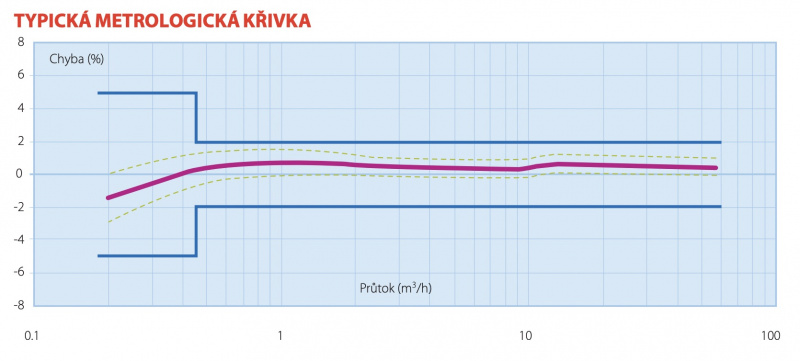

Stálost metrologických parametrů vodoměru

Provozní spolehlivost a přetížitelnost Základním požadavkem kladeným na fakturační vodoměry jsou dlouhodobě stabilní metrologické parametry a tedy vysoká objektivnost měření. Vodoměry Flostar M splňují tento požadavek díky valivému uložení lopatkového kola na ložiskovém čepu. Tato konstrukce zajišťuje vysokou odolnost proti opotřebení a to i v případě, že vodoměr trvale pracuje při velmi nízkých průtocích kde se ještě neuplatňují hydrodynamické efekty redukující tlaky v ložisku.

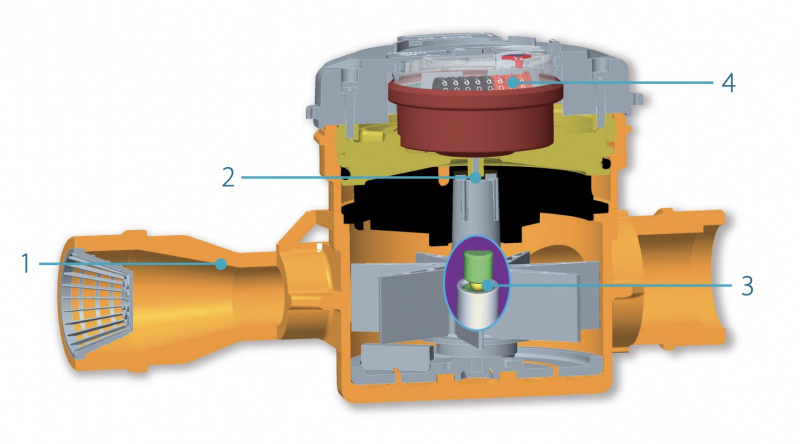

KONSTRUKCE VODOMĚRU Flostar M

jsou rychlostní vodoměry jednovtokové konstrukce s přímým nátokem vody na oběžné kolo.

Injektor - 1 usměrněním toku vody ve vstupním hrdle - injektoru jsou redukovány nerovnoměrnosti proudu a vodoměr nevyžaduje žádné uklidňující délky potrubí. Používaná výrobní technologie zaručuje přesné opracování injektoru a vodoměr tedy není nutno po montáži dále nastavovat.

Magnetická spojka - 2 otáčivý pohyb oběžného kola je přímo přenášen magnetickou spojkou na počítadlo bez použití dalších převodových prvků ve vodním prostoru.

Turbina - 3 konstrukce oběžného kola je zaměřena na dosažení vysoké citlivosti při nízkých průtocích a odolnosti v případě přetížení. Působením hydrodynamických efektů v měřící komoře je turbina v širokém pásmu průtoků udržována mimo styk s ložiskovým čepem. Uložení turbiny na je valivé (nerezová kulička + safír) a nedochází tedy k opotřebení ložiskového čepu ani při dlouhodobém provozu.

Počítadlo - 4 osmiválečkové počítadlo připravené pro montáž komunikačních modulů CYBLE je hermeticky uzavřeno v měděném plášti s průhledem z minerálního skla. Toto řešení zaručuje čitelnost i v nejtěžších podmínkách například zatopených vodoměrných šachet. Počítadlo je otočné o 360° s aretací proti protáčení.

KOMUNIKACE A ODEČET DAT

PŘIPRAVEN PRO SMART METERING

Vodoměr vybavený technologií Cyble Počítadlo vodoměrů Flostar M je předvybaveno pro montáž komunikačních modulů Cyble dodávaných v těchto alternativách:

• Pulsní výstup (Cyble Sensor)
• MBus protokolu (Cyble M-Bus)
• Radiová komunikace (Cyble AnyQuest / EverBlu)

Tyto komunikační moduly umožňují integraci vodoměrů Itron do všech typů odečtových a monitorovacích systémů. Itron poskytuje uživatelům komplexní hardwarové a softwarové řešení na bázi mobilních odečtových systémů, systémů s pevnou sítí nebo GSM přenosů dat.

Přednosti technologie Cyble

• Vodoměr je připraven pro integraci do odečtových systému bez dalších investic
• Standardní komunikační výstup všech vodoměrů Itron » Zaručená shoda dálkového odečtu s počítadlem vodoměru
• Kompenzace zpětných toků díky rozlišení směru proudění vody
• Elektronický princip, spolehlivý, přesný, nezávislý na době provozu
• Nemagnetický princip - nelze ovlivnit vnějším magnetickým polem

INSTALAČNÍ PODMÍNKY vodoměru

• Optimální instalační poloha je horizontální počítadlem vzhůru
• Pro ochranu vodoměru doporučujeme instalovat před vodoměr filtr odpovídající hustoty.
• Vodoměr není citlivý na nepravidelnosti vodního proudu
• Detailní informace naleznete v instalačním návodu

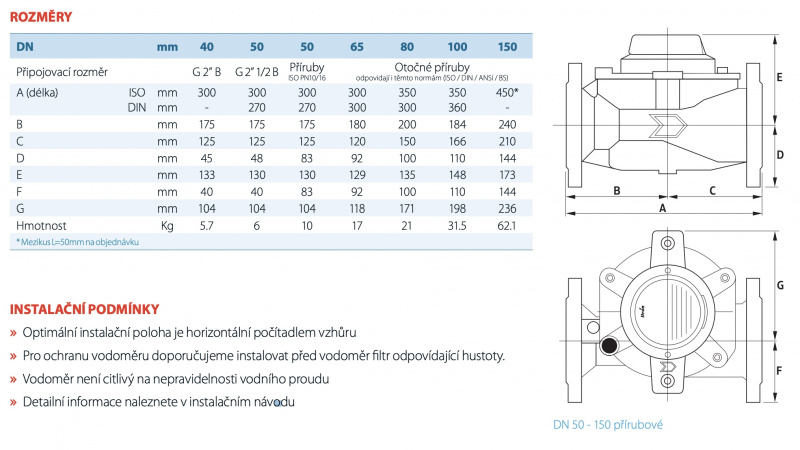

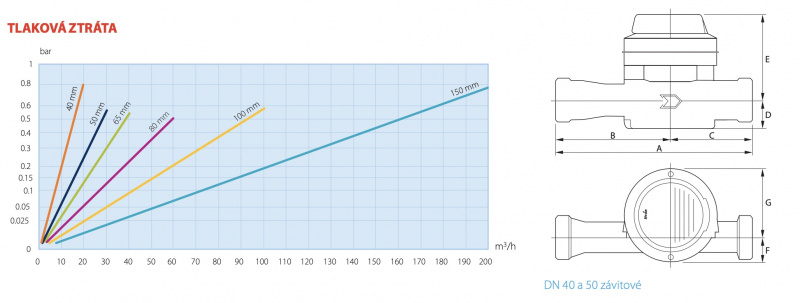

 Tlaková ztráta a rozměry vodoměru
