Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 25, 260 mm, G 5/4", Q3 = 6,3 m3/h, R160, 30° C

Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 25, 260 mm, G 5/4", Q3 = 6,3 m3/h, R160, 30° C

Objemové vodoměry Aquadis+ jsou vysoce přesná měřidla určená zejména pro fakturační měření spotřeby pitné vody v obytných domech, administrativních a obchodních objektech, využitelná i pro řízení technologických procesu ve výrobě - např. přesné dávkování.

VÝHODY

• Dlouhodobá životnost
  • Stabilní metrologické parametry
  • Vysoká přesnost
  • Libovolná instalační poloha

• Inovovaná konstrukce
  • Zvýšená odolnost
  • Kompaktní design
  • Snížená hmotnost
  • Předvýbava Cyble

Konstrukce

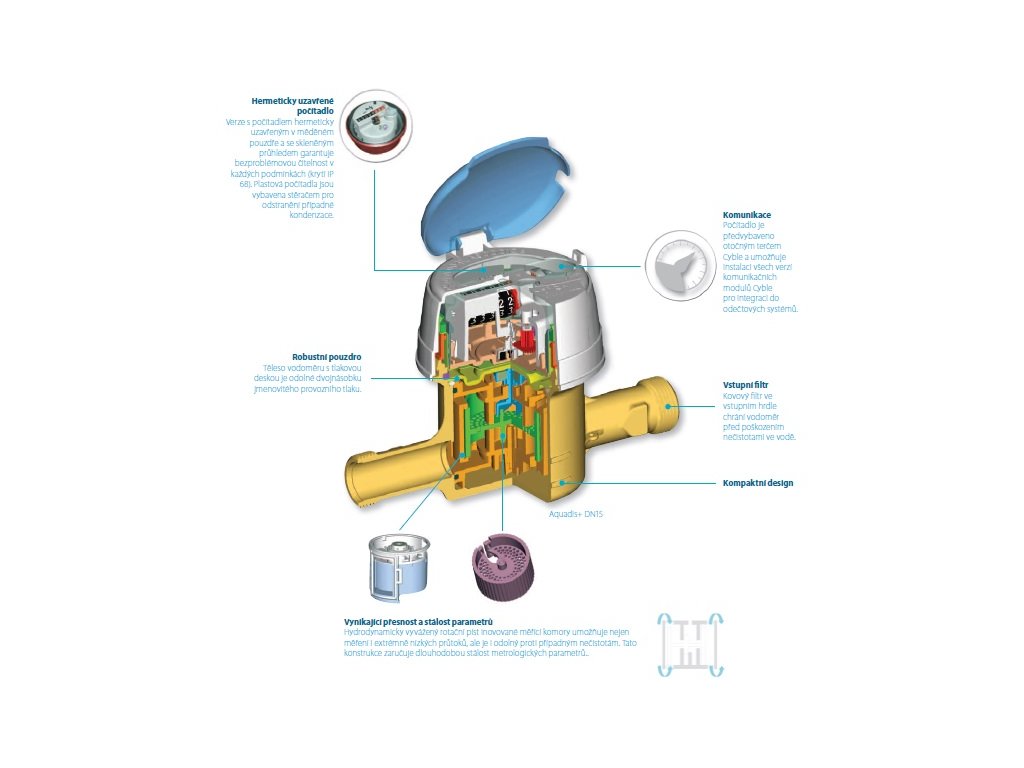

Vodoměr byl vyvinut jako další verze objemových vodoměrů Aquadis se zaměřením na optimalizaci metrologických parametrů, zejména průběhu toleranční křivky a citlivosti v pásmu velmi malých průtoků. Důraz byl také kladen na odolnost proti znečištěné vodě a čitelnost počítadla. Tyto požadavky umožnila splnit zcela nová konstrukce měřící komory se dvěma páry vtokových a výtokových otvorů a profilovaným pístem. Toto konstrukční řešení umožňuje průchod jemných nečistot vodoměrem bez jeho poškození. Pro těžké prostředí s vysokou vlhkostí lze vodoměr vybavit počítadlem uzavřeným v měděném pouzdře s minerálním sklem.

Spolehlivost

• Objemový princip měření zaručuje dlouhodobě stabilní metrologické parametry a tedy i vysokou objektivnost měření.
• Inovovaná konstrukce měřící komory zvyšuje odolnost proti nečistotám ve vodě a tedy provozní spolehlivost.
• Konstrukční a materiálová inovace spolu s vysokou přesností výroby a vyloučení všech regulačních prvků zaručuje vysokou metrologickou stabilitu v celém rozsahu produkce.

Metrologické parametry

• Vodoměry Aquadis+ jsou dodávány se schválením dle normy ČSN/ISO 4064-1 nebo ČSN/EN 14154-1 (MID) pro různé měřící rozsahy s montáži ve všech instalačních polohách.
• Vynikající citlivost v nízkých průtocích splňuje nejvyšší požadavky na přesnost měření.
• Vodoměry Aquadis nejsou ovlivnitelné turbulencemi nevyžadují uklidňující délky potrubí před vodoměrem.

Měřící rozsah

• Rozběhový průtok od 1l/h spolu s nízkými hodnotami průtoků Q1 a Q2 zajišťují přesné měření i velmi malých průtoků vody jež obvykle představují únik v důsledku netěsností rozvodu vody.
• Různé alternativy Q3, DN a připojovacích rozměrů umožňují snadnou volbu optimální velikosti vodoměru, jak z hlediska měření běžné spotřeby, tak i zachycení únikových průtoků bez nutných úprav instalace.

VOLITELNÉ PŘÍSLUŠENSTVÍ

Vodoměry Aquadis+ lze objednat včetně:

• Radiových modulů Cyble
• Zpětné klapky
• Počítadla TSN nebo TVM

KOMUNIKACE A ODEČET DAT

Vodoměr vybavený technologií Cyble

Počítadlo vodoměrů Aquadis+ je předvybaveno pro montáž komunikačních modulů Cyble dodávaných:

• CYBLE NF - pulsní výstup s kompenzací zpětného toku
• CYBLE VF - dva pulsní výstupy + směr toku vody
• CYBLE MBUS - datová komunikace v MBus protokolu

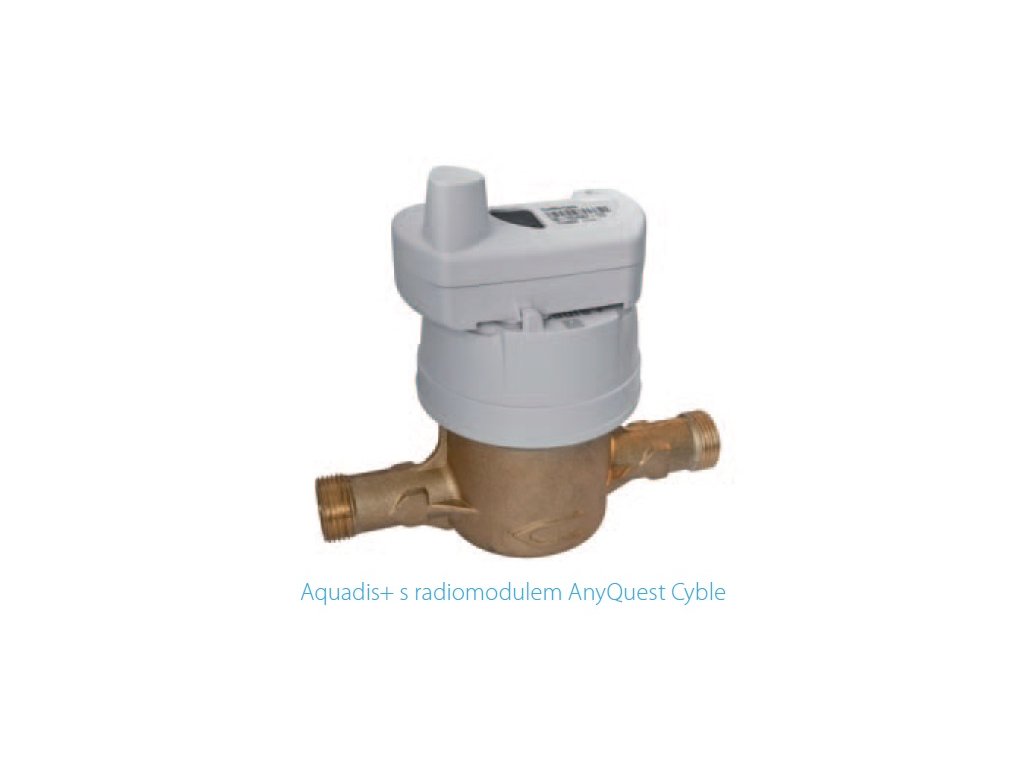

• AnyQuest CYBLE - radiová komunikace v pásmu 433 MHz

Tyto komunikační moduly umožňují integraci vodoměrů Itron do všech typů odečtových a monitorovacích systémů. Itron poskytuje uživatelům komplexní hardwarové a softwarové řešení na bázi mobilních odečtových systémů, systémů s pevnou sítí nebo GSM přenosů dat.

Přednosti technologie Cyble

• Vodoměr je připraven pro integraci do odečtových systému bez dalších investic
• Standardní komunikační výstup všech vodoměrů Itron
• Zaručená shoda dálkového odečtu s počítadlem vodoměru
• Kompenzace zpětných toků díky rozlišení směru proudění vody
• Elektronický princip, spolehlivý, přesný, nezávislý na době provozu
• Nemagnetický princip - nelze ovlivnit vnějším magnetickým polem

TLAKOVÁ ZTRÁTA

TYPICKÁ METROLOGICKÁ KŘIVKA PRO R 160 DLE ČSN/EN 14154-1

Měřící rozsah R je definován jako poměr mezi trvalým průtokem Q3 a minimálním průtokem Q1.

Metrologické vlastnosti dle ČSN/EN 14154-1 (MID)

Typické metrologické parametry a další údaje

Hodnoty schválení typu dle EEC 75/33

Instalační podmínky

Rozměry
