Statický ultrazvukový průtokoměr Itron - Axonic 60-100-360F-Tmax 150 °C

Detailní popis produktu

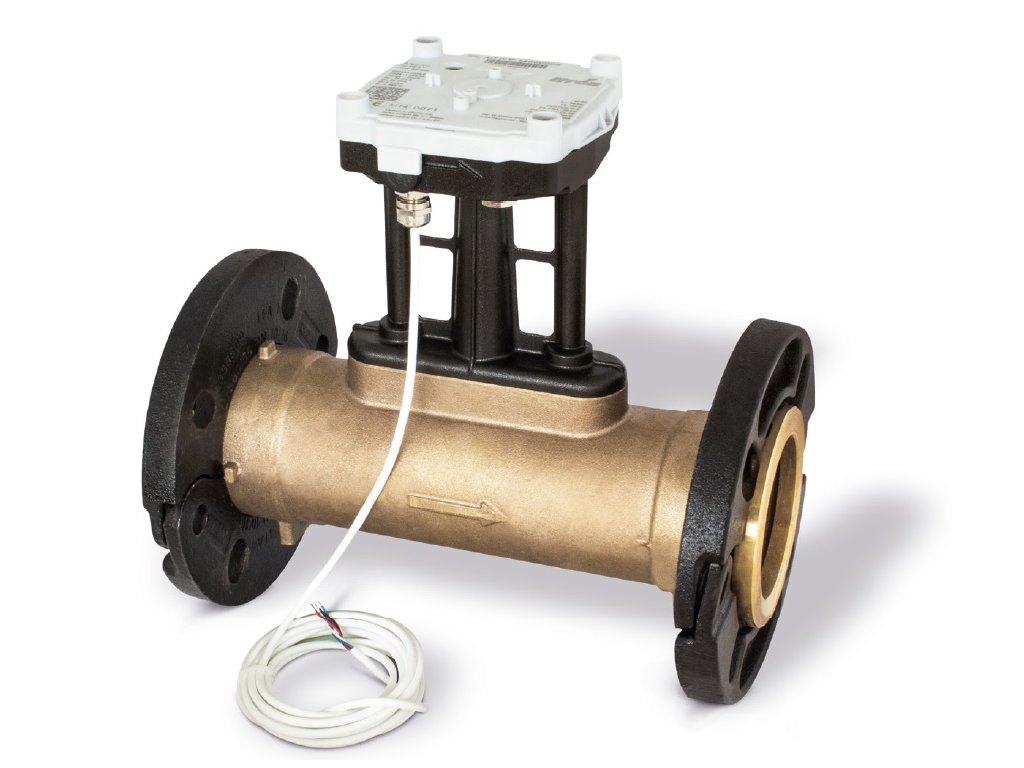

Ultrazvukový průtokoměr Itron - Axonic - DN 100, Qp 60, 360 mm, Tmax 150 °C

Axonic je statický ultrazvukový průtokoměr dokonale přizpůsobený potřebám měření v oblasti topných a chladicích systémů. S využitím našeho osvědčeného know-how pro oblast měřicí techniky byl průtokoměr vyvinut pro použití v topných a chladicích systémech využívajících vodu jako médium přenášející energii. Průtokoměr Axonic je vybaven univerzálním rozhraním umožňujícím snadnou kombinaci s kalorimetrickými počítadly Itron, jako jsou modely CF51, CF55 a CF800. Je napájen z připojených kalorimetrů, a proto nevyžaduje vlastní napájecí zdroj (např. baterii).

Vlastnosti a výhody průtokoměru

• Vysoká přesnost
• Velký dynamický rozsah
• Měření i po překročení qmax
• Robustní a spolehlivá konstrukce
• Snadná instalace díky inovativní konstrukci s mobilními přírubami
• Necitlivost na poruchy průtoku
• Volitelný druhý pulzní výstup
• Samodiagnostické funkce
• Vysokotlaké verze (PN40)
• Výběr z různých délek
• Konstrukce umožňující izolaci

Ochrana příjmů měřiče tepla a chladu

Průtokoměr Axonic pomáhá chránit příjmy oblastních teplárenských společností poskytnutím mimořádných metrologických schopností, jako je vysoká přesnost v souladu s třídou 2 podle certifikace MID, dlouhodobá stabilita a výjimečný dynamický rozsah až R400.Průtokoměr Axonic měří i po překročení qmax a pomáhá snižovat fakturační ztráty. Kromě toho jeho zcela soustředný průtočný kanál vytváří profil, který je necitlivý na dopředné i zpětné poruchy průtoku, a proto je tento průtokoměr spolehlivý v jakémkoli typu instalace, dokonce i v případě velmi omezeného prostoru pro instalaci. V kombinaci s kalorimetrickými počítadly Itron je vybaven inteligentními diagnostickými funkcemi pro řízení a optimalizaci celého teploenergetického systému.

Pokročilé funkce průtokoměru

V terénu průtokoměr Axonic neustále monitoruje provozní podmínky. V případě abnormálních stavů, jako je zpětný tok nebo vzduch v potrubí, toto měřidlo vysílá do připojeného počítadla Itron příslušné varování, které může být přeneseno pomocí pokročilých odečítacích systémů, aby byl rychlou reakcí upozorněn pracovník obsluhy systému.

Aplikace měřiče tepla a chladu

• Vytápění
• Chlazení

Normy průtokoměru

• Schválení typu MID podle směrnice 2014/32/EU
• Certifikát pro chlazení podle předpisu PTB 7.2
• Třída přesnosti 2 podle normy EN 1434
• Třída C prostředí podle normy EN 1434, třídy E2 + M2 podle certifikace MID
• IP 68

Vlastnosti a výhody

Inovativní konstrukce průtokoměru s mobilními přírubami

Verze měřiče tepla a chladu Axonic PN16 a PN25 jsou vybaveny inovativními mobilními přírubami Itron. Díky tomu je hmotnost samotného měřidla nižší a v důsledku montáže přírub a měřidla krok za krokem se instalace přístroje Axonic zjednodušila a vyžaduje jen jednoho terénního pracovníka obsluhy. Kromě toho tato koncepce umožňuje instalaci měřidla dokonce i v případě, kdy protipříruby nejsou vzájemně zcela souosé.

Konstrukce umožňující izolaci měřiče tepla a chladu

Podle nejnovějších předpisů o energetické účinnosti musí být všechna potrubí a zařízení instalovaná do teploenergetických systémů izolována, aby se zamezilo zbytečným ztrátám energie. Konstrukce přístroje Axonic tento požadavek splňuje. Díky mimořádně dlouhému hrdlu je možné průtokoměr zcela zaizolovat, dokonce
i ve vysokoteplotních aplikacích. Elektronická část, která je přirozeně citlivá na vysoké teploty, zůstává vně izolace a udržuje si nízkou teplotu.

Volitelný paralelní pulzní výstup průtokoměru

Průtokoměr Axonic je volitelně k dispozici s druhým pulzním výstupem, který může mít jinou konfiguraci než hlavní výstup. Tento druhý výstup umožňuje snadnou integraci průtokového signálu z přístroje Axonic s řídicími systémy budovy a poskytuje další cennou výhodu.

Výběr různých délek průtokoměru

Vedle typických standardních délek může být přístroj Axonic dodán v různých speciálních délkách, které umožňují instalaci namísto starších mechanických měřidel typu woltman bez nutnosti úprav potrubí.

Podrobná charakteristika průtokoměrů Axonic
