Ultrazvukový kompaktní měřič tepla Itron CF UltraMaXX-V Basic - GJ, DN20, Qp2,5

Kompaktní měřič tepla, tzv. kalorimetr s parametry DN 20 mm, Qp 2,5 mᵌ/h, délka 130 mm, připojení G1B, energie kWh.

Nový kompaktní ultrazvukový měřič tepla “CF-UltraMaXX V”, je výsledkem následného vývoje úspěšné řady Itron CF-Family série ultrazvukových měřičů tepla. CF UltraMaXX lze použít pro měření jak v otopných, tak v chladicích soustavách.

Výhody měřiče tepla

• Rozšířený dynamický rozsah měření
• Různé možnosti pro realizaci v
  komunikačních systémech
• Verze s 2 registry pro použití v kombinaci
  vytápění a chlazení
• Pokročilé funkce pro analýzu dat v terénu.
• Odnímatelná vyhodnocovací jednotka

CE certifikát schválení typu: DE-10-MI004-PTB001

Komunikace měřiče tepla

Měřič tepla CF-UltraMaxx je možné objednat v různých verzích s celou řadou integrovaných komunikačních rozhraní, pro potřeby odečtu dat v různých systémech AMR. V nabídce jsou rozhraní jak pro odečty v pevné metalické síti – impulsní výstup a M-BUS, tak v RF
bezdrátových jako je např. Itron AnyQuest a Everblu.

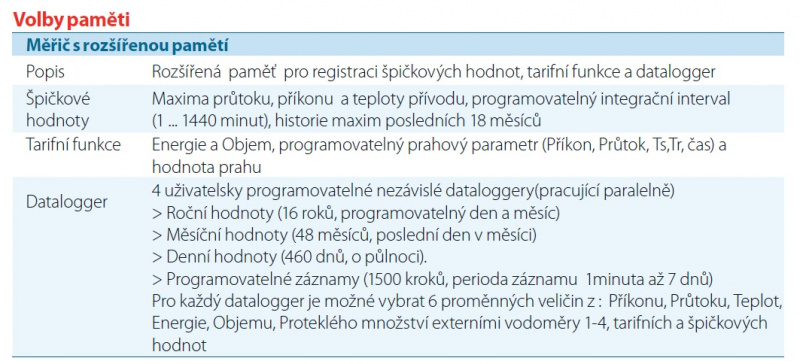

Pokročilé funkce paměti měřiče tepla pro analýzu dat v terénu

Měřič tepla, neboli tzv. kalorimetr, CF-UltraMaXX lze objednat i s pokročilými funkcemi, jako je tarifní funkce a integrovaný datalogger. Spolu se servisním softwarem pak
tato verze poskytuje uživateli detailní data o provozních stavech otopných nebo chladicích soustav.

Kombinované vytápění a chlazení

Volitelně je k dispozici měřič tepla UltraMaXX pro použití v kombinované verzi - vytápění / chlazení. Tyto verze kalorimetrů jsou vybaveny dvěma nezávislými energetickými registry, kdy změna měření z vytápění na chlazení závisí na reálných teplotních podmínkách v jednotlivých
aplikacích (delta T+ vytápění, delta Tchlazení).

Instalace měřiče tepla ve všech polohách

Průtokoměr je schválen pro instalaci v jakékoliv svislé nebo vodorovné poloze. Tato možnost instalace kalorimetru společně s odnímatelnou vyhodnocovací jednotkou umožňuje umístění měřice ve více polohách umožňující pohodlné čtení daných hodnot na měřiči.

Ultrazvuková technologie v malých rozměrech

Ultrazvuková technologie měřičů tepla používá princip časového rozdílu průletu ultrazvukového signálu v měřící části přístroje. Ultrazvukové převodníky A a B pracují současně jako přijímače a vysílače ultrazvukového signálu. Doba průletu signálu ve směru proudění media je kratší než proti směru, což je základ pro výpočet průtoku.

Dynamický rozsah

CF-UltraMaXX-V umožňuje široký dynamický rozsah měření qc=2l, qp=1,5m3/h, qs=3m3/h, měřič tepla lze použít pro všechny aplikace měření tepla i chladu, které obvykle vyžadují 2 různé produkty s qp 0,6m3/h a 1,5m3/h.

Multifunkční displej měřiče tepla

Data jsou zobrazována na LCD ve třech různých smyčkách, aby zajistily co nejlepší kompromis mezi nejjednodušším odečtem dat pro fakturaci a dále umožnily přístup ke všem údajům potřebným pro servisní činnost.

1. Fakturační data – Energie, Objem, stav počitadla externích vodoměrů *, tarif *.
2. Automatické měsíční odečty Energie a Objem - předchozích 18 měsíců.
3. Servisní data – průtok, příkon, teploty, špičkové hodnoty *, alarmy a další informace.

*Volitelně na displeji

Volba typu komunikace kalorimetru

CF-UltraMaXX se dodává ve verzích bez komunikace (standard) s rozšířenou pamětí a funkcemi (advanced) nebo s integrovaným komunikačním rozhraním. To umožňuje rychlou instalaci a připojení do odečtového systému. K dispozici jsou tato integrovaná rozhraní.

Technická data

Verze měřiče tepla a objednací čísla

Standardní dodávka - CF-UltraMaXX V se snímači teploty PS 50mm/6mm, spirální kabel, k-korekce vratná větev, LCD v kWh (volitelně v GJ – nutno specifi kovat v objednávce), baterie Tž 10+1 roků (s výjimkou UltraMaXX M-Bus PS + 2 WM, která je napájen z M-BUS ), štítek , montážní návod, návod k obsluze, vše v češtině.

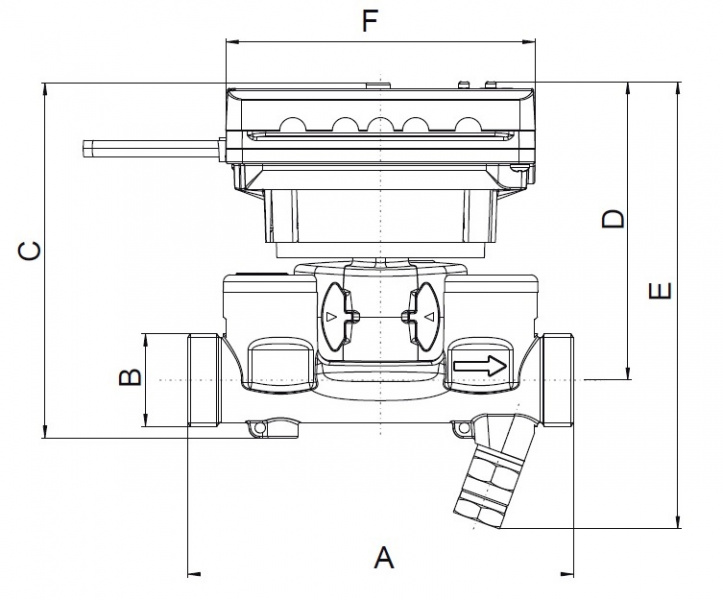

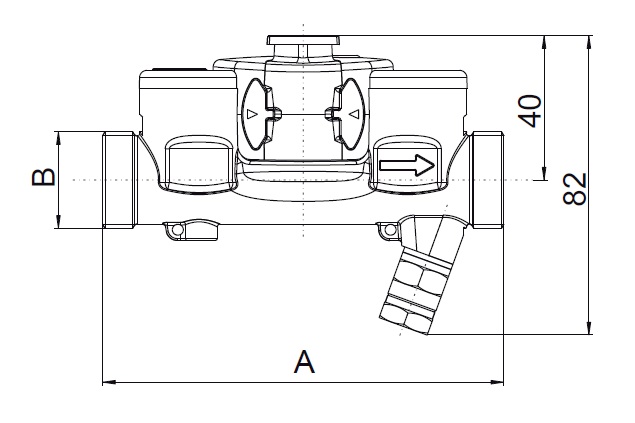

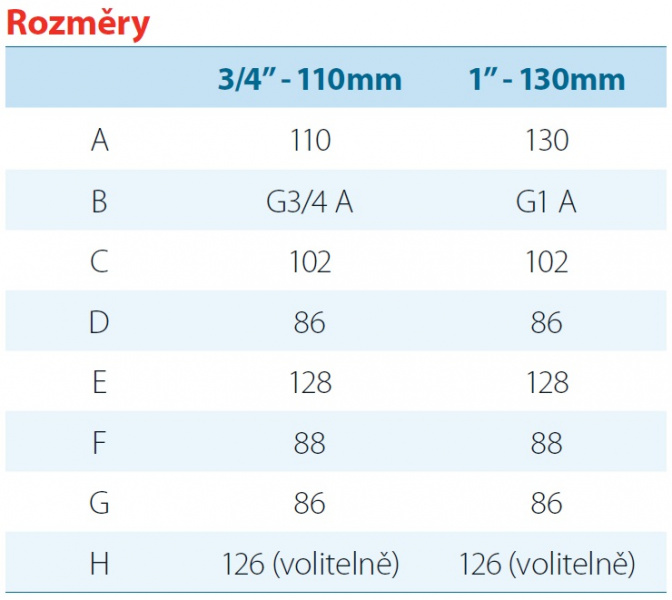

 Rozměry kalorimetru
