Ultrazvukový kompaktní měřič tepla a chladu Itron CF ECHO II-2,5-20-130G/Pt100 - DN20, Qp2,5 - energie GJ, vč. teplotního čidla

Kompaktní ultrazvukový měřič tepla a chladu CF ECHO II, Itron, Qp 0,6 m3/h.

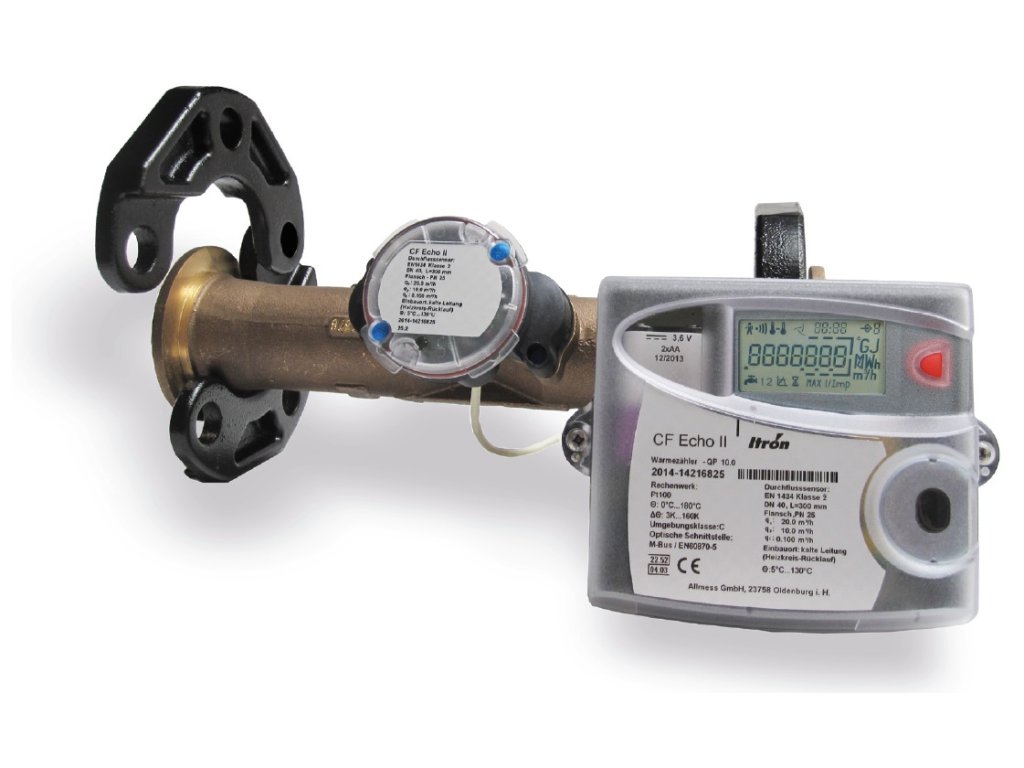

CF ECHO II je kompaktní měřič tepla a chladu řady CF společnosti Itron tvořený vyhodnocovací jednotkou a ultrazvukovým průtokoměrem. Výrobní řada zahrnuje měřiče s jmenovitým průtokem Qp 0,6 – Qp 15 m3/h (DN 15 – DN 50). Měřiče se vyznačují vysokou dynamikou, přesností v celém měřícím rozsahu, spolehlivostí a metrologickou stálostí. Variabilita provedení průtokoměrů pro jednotlivá Qp.

Přínos bezdrátového řešení měřiče tepla a chladu

• Vynikající metrologie
• Vyspělé funkce
• Snadná instalace
• Rychlý odečet dat
• Předvybavení pro komunikace

MID schválení typu DE-06-MI004-PTB002

Aplikace měřiče tepla a chladu

Vytápění, chlazení, kombinované vytápění a chlazení, instalace vratné přívodní potrubí, horizontální - vertikální bez vlivu na přesnost měření.

Přínosy měřiče tepla a chladu

• Přesné měření nízkých i vysokých průtoků
• Snadný odečet
• Předvybavení pro komunikaci

Provedení měřičů tepla a chladu dle norem

• MID 2004/22EC , modul B+D
• Třída přesnosti 2 dle CSN EN 1434
• Třída prostředí C dle CSN EN 1434
• OIML R75
• Třída přesnosti „C“ dle PTB
• SP Test ≤ -2%

Vyspělé funkce měřičů tepla a chladu

CF ECHO II poskytuje řadu vyspělých funkcí jako dvojitý tarif, registraci špičkových parametrů atd., ale i vyspělou diagnostiku případných poruch. Všechna data jsou presentována na ergonomickém, multifunkčním LCD.

Komunikace měřičů tepla a chladu

Plug and Play přídavné komunikační karty umožňují sběr dat v různých odečtových systémech

Multifunkční displej měřiče tepla a chladu

Multifunkční displej měřiče tepla a chladu poskytuje rychlý a jednoduchý přístup k nejdůležitějším fakturačním a provozním ukazatelům i poruchovým hlášením. Data jsou řazena ve 3 smyčkách, ovládání jedním TLAKOVÉ ZTRÁTY tlačítkem (přechod mezi smyčkami stiskem tlačítka na 3 sec)

Komunikační rozhraní měřiče tepla a chladu

CF ECHO II je předvybaven pro instalaci přídavných komunikačních rozhraní. Ta se formou přídavných karet instalují na konektor uvnitř vyhodnocovací jednotky a po připojení jsou měřičem automaticky rozpoznána.

K dispozici jsou tyto přídavné karty:

• Karta 1: MBUS + pulsní výstup Energie a Objem
• Karta 2: M-BUS + 2 externí vodoměry
• Karta 3: Modem + 2 externí vodoměry
• Karta 4: LON + 2 externí vodoměry
• Karta 5: Radio + 2 externí vodoměry
• Karta 6: MBUS + 2 externí vodoměry + napájení z M-BUS
• Board 7: RS232 + 2 Water Meters pulse input

Technická data

 Rozměry kalorimetru
