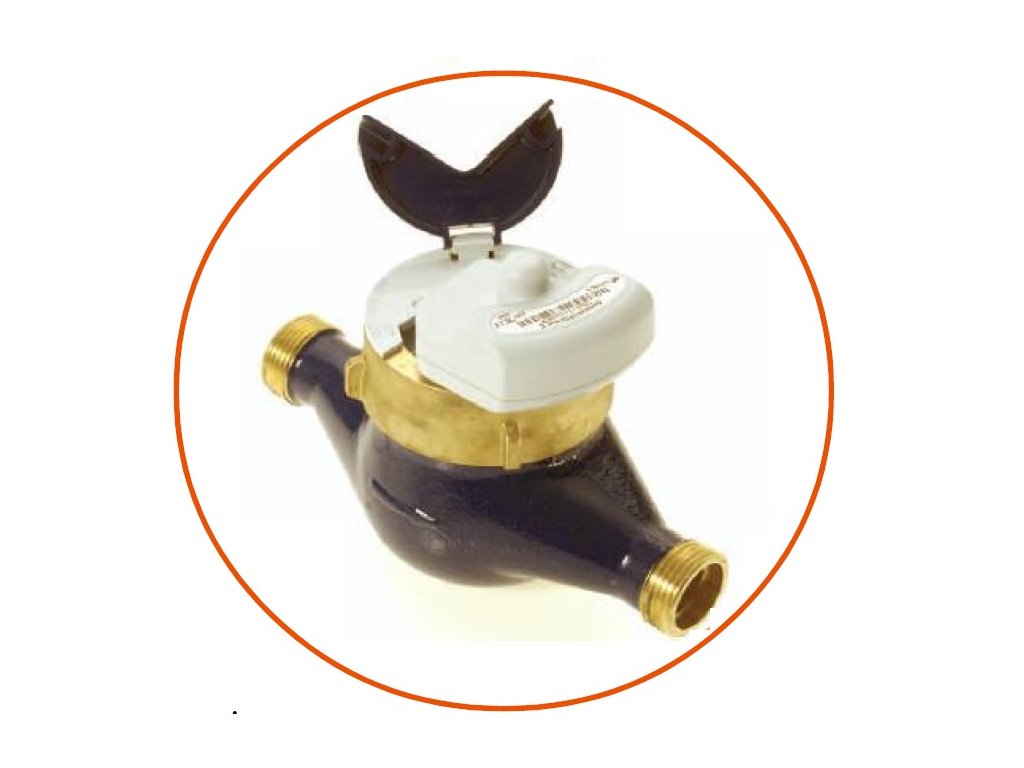

Vícevtokový polosuchoběžný vodoměr SENSUS 420 PC, 50°C, DN20, Q3 4, PN16, L190, R80, G1"

Vícevtokový polosuchoběžný vodoměr SENSUS 420 PC, 50°C, DN20, Q3 4, PN16, L190, R80, G1"

DN 15 až 40, PN 16
Vynikající čitelnost počítadla
AMR kompatibilní s HRI systémem
Programovatelná hodnota impulsu od 1litru/impuls
Možnost značení vodoměru podle přání zákazníka (čárový kód, výrobní číslo, zákaznické logo)
Vysoká ochrana před falešnými impulsy
Robustní vodoměr, vhodný i pro dlouhodobé ponoření do vody
Kompatibilní s WVG standardem

Použití mokroběžného vodoměru

Podobně jako všechny ostatní výrobky firmy Sensus Metering
Systems využívá vícevtokový vodoměr 420 dlouholeté zkušenosti s výrobou vysoce kvalitních měřičů.
Spolehlivost a vysoká odolnost k vodě o nízké kvalitě, bezhlučný provoz uspokojí jak koncové uživatele, tak provozovatele distribučních sítí.
Nově uspořádaná a zvětšená oblast odečtu nabízí skvělou čitelnost všech charakteristik vodoměru a poskytuje možnost využití značení čárovým kódem nebo umístění zákaznického loga.
Starší vícevtokové vodoměry mohou být repasovány na vodoměr 420 kvalifikovanou opravárenskou organizací použitím speciálních souprav pro upgrade.
Standardní HRI rozhraní může být montováno ve všech rozvodných sítích, pokud je používán spolehlivý a všestranný AMR systém.
HRI systém lze nainstalovat kdykoliv po montáži vodoměru.

Dodávaná provedení vodoměrů

ventil zabraňující zpětnému průtoku
elektronický HRI snímač (datová jednotka, pulsní
jednotka, Sensus((S))cout )

Přesnost

Vyrovnaná síla a pohyb vody směrem nahoru v měřicí komoře způsobuje, že počáteční průtok je nízký.
Přímý přenos zaručuje vodoměru 420 dobrou citlivost, zvláště při nízkých průtocích.

Spolehlivost

Vzhledem k použitým materiálům - vysoce kvalitní mosaz a polykarbonátová krytka - zajišťují, že vodoměr 420 je vysoce odolný proti korozi, tlakovým nárazům a teplotním změnám.
Vnitřní součásti vodoměru jsou vyrobeny z vysoce kvalitních polymérů, které byly navrženy tak, aby zajišťovaly vlastnosti vodoměru
- rotační element je uložen v safírových ložiscích zabraňujících opotřebení osy
- povrchová úprava zabraňuje ukládání nečistot.
Dvojitá filtrace přes síto potrubí a komory chrání před průchodem nežádoucích částic.

Křivka chyb a tlakových ztrát mokroběžného vodoměru

Počítadlo mokroběžného vodoměru

5-ti válečkové počítadlo má velké černé číslice (vysoké 5mm) na bílém pozadí, což dovoluje odečet ze vzdálenosti až 1 m.
Ručky počítadla ukazují zlomky m3.
Číselník počítadla je chráněn před kondenzováním vodních par použitím velmi silné polymérové krytky.

Ochrana před falešnými impulsy

Vodoměr 420 nabízí vysoký stupeň ochrany:
- vodoměr nepoužívá magnetický přenos a HRI systém nemůže být poškozen magnetem umístěným v blízkosti vodoměru a je dokonale chráněn proti zevnímu magnetickému poli
- robustní mosazné pouzdro v kombinaci s 8 mm polykarbonátovým krytem chrání vodoměr před mechanickým poškozením.

Ověření vodoměru 420

Vodoměr 420 odpovídá
- ISO 4064
- doporučení OIML č. 49
- EC direktivě 75/33

Schválení vodoměru 420

Značení vodoměru

Šipky na pouzdře vodoměru ukazují směr průtoku.
Na zvětšené identifikační ploše se nachází dobře čitelné číslo vodoměru, jmenovitý průtok, metrologická třída, číslo EC schvalovacího protokolu a rok výroby. Na požádání může být čtecí zóna opatřena údaji zákazníka, jako např. označení unikátním čárovým kódem nebo logem zákazníka.
Jméno výrobce a typ vodoměru se nacházejí na číselníku.

Montáž a obsluha mokroběžného vícevtokového vodoměru

Vodoměr 420 musí být umístěn na nejnižším bodě potrubí.
Vodoměr musí být namontován tak, aby směr průtoku odpovídal směru vyznačeném šipkou na pouzdře vodoměru.
Před montáží vodoměru musí být potrubí pečlivě propláchnuto, aby byly odstraněny všechny nečistoty.
Je doporučena montáž ventilu za vodoměrem, aby byla usnadněna výměna a montáž vodoměru. Při napojení na vodovodní rozvod musí být ventil za vodoměrem otevírán pomalu, aby byl vodoměr postupně zaplavován. Během utahování může být vodoměr přidržován v potřebné poloze klíčem.
Vodoměr nevyžaduje žádnou speciální údržbu.

Technické údaje, rozměry a hmotnost vodoměru

HRI - dodávaná provedení

Číselník vodoměru 420 je standardně vybaven pointerem, který aktivuje HRI snímač. HRI systém detekuje směr otáčení pointeru a reprodukuje údaje mechanického počítadla přesně.
HRI je spolehlivý vysílač pro dálkový odečet impulsů, dat a pro mobilní odečet. HRI systém může být montován do vodoměrů buď v terénu nebo může být montáž HRI systému součástí objednávky vodoměru. Bližší informace jsou uvedeny v prospektech LS 8100 a LS 3300.
HRI systém je dodáván ve třech provedeních:

1. HRI impulsní jednotka (verze A)
Dodávaný pointer aktivuje HRI jednotku v základním nastavení 1 litr na jeden impuls.
Impulsní dělič D upravuje vztah mezi frekvencí rotačního elementu a výstupními impulsy. D = 100 odpovídá 1 impuls na 100 litrů.
Možné hodnoty D: 1 / 10 / 100 / 1000 / 2,5 / 25 / 250

2. HRI datová jednotka (verze B)
HRI datová jednotka je vybavena rozhraním pro odečty dat a identifikačního čísla. Pracuje rovněž jako impulsní jednotka (viz výše).
HRI datová jednotka může být připojena k M-Bus síti pro dálkový odečet, nebo k MiniPad pro mobilní induktivní odečet (MiniBus) v souladu s IEC 870.

3.Sensus((S))cout - radiová jednotka
Integrovaný systém Sensus((S))cout s HRI technologií.
Radiový odečet se uskutečňuje přenosným terminálem Psion WA pro a programem Dokom mobile (WinCE).
