Objemový suchoběžný vodoměr SENSUS 620, 50°C, Q₃ 10, DN32, PN16, L260, R80

Objemový suchoběžný vodoměr SENSUS 620, 50°C, Q₃ 10, DN32, PN16, L260, R80

Metrologická třída C pro všechny polohy

DN 15 až 40, PN16, do 40°C.
Vysoká přesnost a spolehlivost.
Nízké tlakové ztráty.
Malá citlivost na případné nečistoty.
Bezhlučný chod.
Dva typy vodoměru: standardní a koaxiální.
Možnost připojení HRI snímače.

Použití objemového suchoběžného vodoměru

Vodoměr typu 620 pracující na principu kinematického pohybu kroužku v komoře byl speciálně vyvinut na základě požadavků vodárenských organizací a jejich zákazníků k optimalizaci fakturace spotřeby pitné vody.
Nový typ konstrukce umožňuje dosáhnout vysokou přesnost a velký měřící rozsah.
Spolehlivost, odolnost vůči nečistotám a tichý chod uspokojí všechny typy zákazníků.

Volitelná příslušenství objemového vodoměru

Elektronický snímač HRI (impulsní nebo datová jednotka).
Šroubení.
Klapka proti zpětnému toku.

Přesnost suchoběžného vodoměru typ 620

Jsou použity nové materiály s hustotou velmi blízké hustotě vody, které umožňují hladký pohyb kroužku v měřící komoře i při velmi nízkém průtoku.
Měřící rozsah objemového vodoměru 620 překračuje požadavky na metrologickou třídu přesnosti C.
Konstrukční provedení vodoměrů, zejména velikostí Qn 1,5; Qn 2,5 a Qn 6 splňuje svými parametry požadavky na metrologickou třídu D ve smyslu členění podle ČSN ISO 4064-1.
Provedení značená „0,75 - 1,5“ a „1 - 2,5“ a „3,5 - 6“ jsou obecně i v této třídě ověřena.

Spolehlivost

Kompozitní materiály použité pro výrobu vodoměru 620 jsou lehké a vyznačují se výbornými povrchovými vlastnostmi. Kroužek se tudíž může pohybovat v měřící komoře bez tření a s velmi malým opotřebením.
Částice přítomné ve vodě jsou nejdříve odstraňovány vstupním sítkem a poté ještě sítkem umístěným na vstupu do měřící komory.
Nejmenší částice, které projdou oběma sítky, projdou vodoměrem bez jeho poškození z důvodu pružných vlastností materiálu kroužku a měřící komory a dále jejich povrchové odolnosti.
Povrchová tvrdost kroužku a měřící komory zabraňují poškození a tvorbě rýh.
Převod od kroužku se nachází v suché komoře (počítadla), což zcela vylučuje zablokování vodoměru nečistotami přítomnými ve vodě.
Tento typ vodoměru si udržuje své metrologické vlastnosti po velmi dlouhou dobu provozu i za ztížených provozních podmínek.

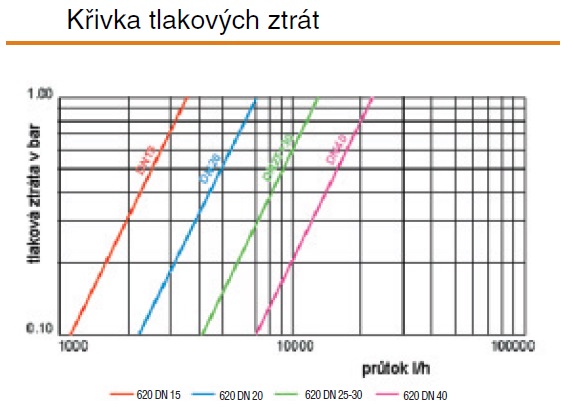

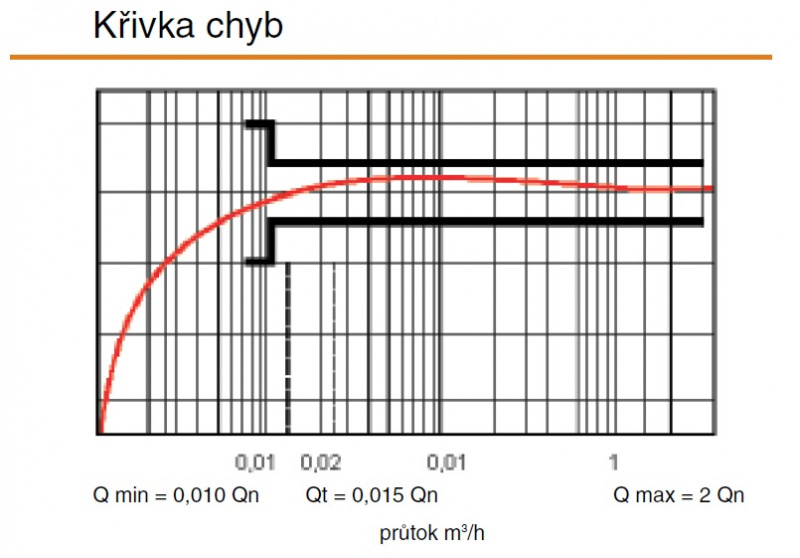

Křivka chyb a tlakových ztrát suchoběžného objemového vodoměru

Odečitatelnost naměřených hodnot vodoměru

Číselník s 8 válečky (5 pro mᵌ a 3 pro litry) a jeden ručičkový ukazatel zajišťující dokonalou odečitatelnost vodoměru.
Minimální dílek je 0,05 l.
Vodoměr je vybaven centrální hvězdicí, jejíž rotace indikuje průtok vody.
Tento indikátor je možno rovněž použít k detekci nežádoucích úniků vody v důsledku netěsností za vodoměrem.
Počítadlo je vybaveno vnitřním stírátkem zajišťujícím dokonalou odečitatelnost za všech okolností.
Možnost montáže do všech poloh a suchoběžné počítadlo otočné o 350° zaručuje snadný odečet naměřených hodnot ve všech pozicích.
Počítadlo může být dodáváno také v provedení měď/sklo zaručující dokonalé krytí (IP 68).

Shoda, schválení objemového vodoměru typu 620

Vodoměr je schválen v souladu se směrnicí EHS 75/33 (vyhláška MPO ã. 334/2000 Sb.).

Vodoměr 620 je schválen ve třídě C pod následujícími označeními:

DN 15 - 20     D96 6.123.05
DN 25 - 30     B83 32.38
DN 40            B77 32.04

Značení vodoměru 620

Na tělese vodoměru jsou dvě šipky ukazující směr průtoku.
Rok výroby, výrobní číslo a schválení typu jsou umístěny na hlavě vodoměru.
Další údaje jsou uvedeny na číselníku: značka výrobce, název typu vodoměru, metrologická třída, schválení typu.

Montáž a údržba objemového vodoměru

Objemový vodoměr 620 musí být namontován na spodní části potrubí v orientaci odpovídající směru průtoku vyznačeném šipkami na tělese vodoměru. Potrubí musí být před montáží důkladně propláchnuto, aby byly odstraněny všechny nečistoty. Je doporučeno namontovat uzavírací ventil před vodoměrem, což usnadňuje jeho montáž a výměnu.
Při instalaci musí být vodoměr udržován ve správné poloze. Po montáži vodoměru se uzavírací ventil otevírá pomalu tak, aby docházelo k postupnému zaplňování vodoměru. Objemový suchoběžný vodoměr nevyžaduje žádnou zvláštní údržbu.

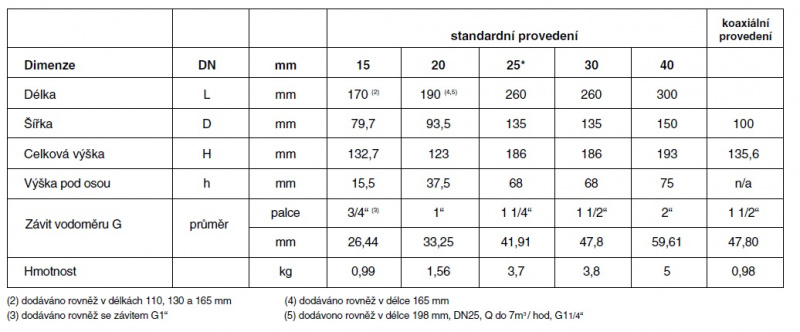

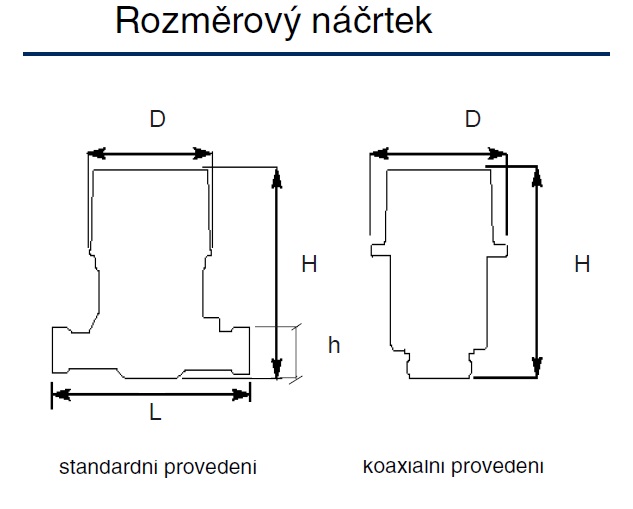

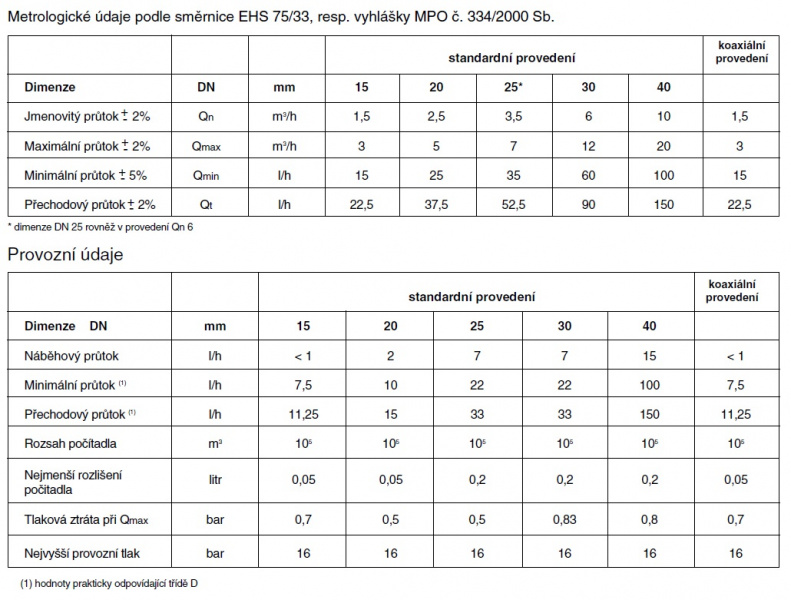

Technické údaje, rozměry a hmotnost objemového vodoměru

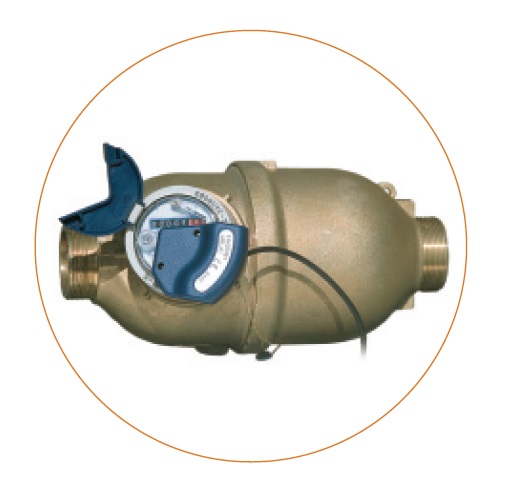

Vybavení objemového vodoměru HRI snímačem

HRI je universální snímač, který je dodáván ve dvou provedeních:

HRI impulsní jednotka - vysoce citlivý impulsní vysílač detekující směr průtoku.
HRI datová jednotka - elektronické počitadlo s datovým rozhraním pro přenos datových informací.

Číselník vodoměru 620 je standardně vybaven pointerem, který může aktivovat HRI snímač.

Dvojí provedení HRI snímače

1. HRI impulsní jednotka

Použití pointeru 0,1 l pro aktivaci HRI snímače zajistí základní rozlišení jeden litr na jeden výstupní impuls.
Koncová hodnota impulsu může být nastavena použitím děliče D (např. D = 100 odpovídá hodnotě 1 impuls na 100 litrů)

Možné hodnoty děliče D: 1 / 10 / 100 / 1000

2. HRI datová jednotka

V datové jednotce je integrováno datové rozhraní dovolující odečet naměřených hodnot a výrobní nebo zákaznické číslo.
Hodnota děliče D, výrobní/zákaznické číslo a startovací hodnota odečtu jsou programovatelné.
Toto provedení zajišťuje i současné vysílání impulsního signálu (4 vodičové připojení).
HRI datová jednotka může být připojena k M-Bus sběrnici, nebo je odečet prováděn induktivním způsobem (MiniBus) podle protokolu IEC 870.
