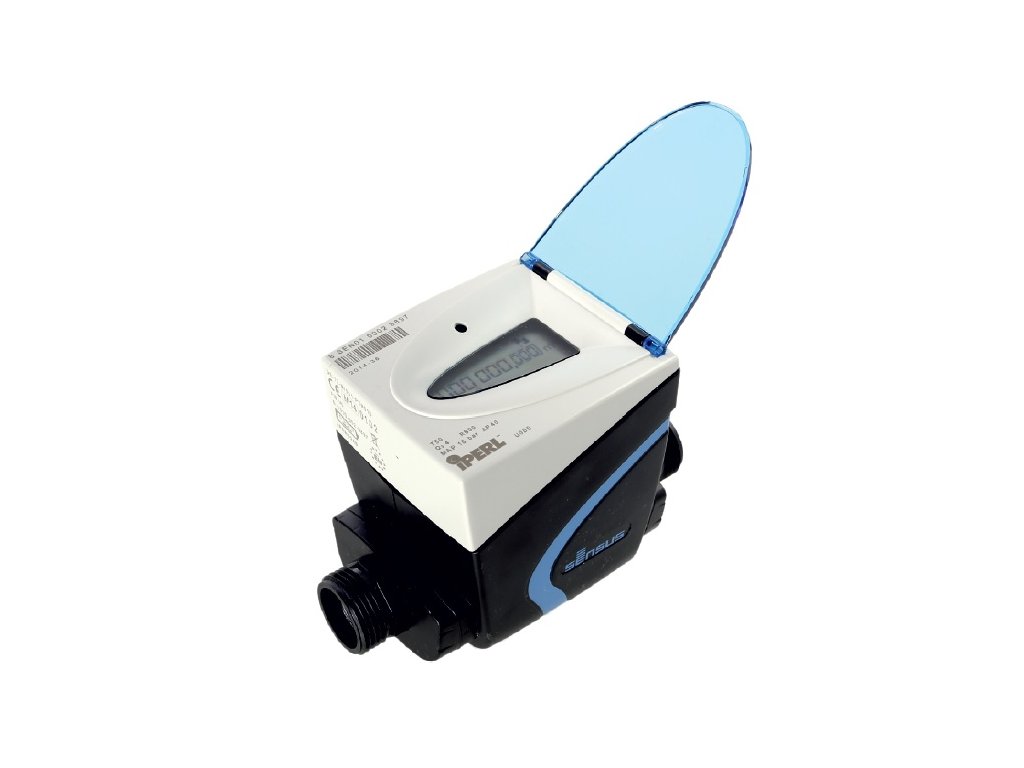

Indukční elektronický vodoměr iPERL, SENSUS, Q₃ 16, DN 40, G 2", L 300, T 50, PN16, R800

Statický elektromagnetický měřič s remanentní magnetickou technologií - inteligentní technologie směřující k hospodaření s vodou

Inteligentní sítě pro komunikaci jsou dnes již všude kolem nás - internet, telefonování, elektřina. Tyto sítě se již dnes svými neomezenými možnostmi stávají nezbytností. A teď je tu příležitost využít inteligentní síť pro život nejdůležitější zdroj - PITNOU VODU.
Celosvětově je třeba v oblasti rozvodných sítí vody udržet krok s rozvojem inteligentních komunikačních sítí tak, aby byly splněny požadavky vycházející z potřeb
automatizace, řízení a správy těchto sítí.

Pevná komunikační síť AMI (jako např. Sensus FlexnetTM) může prostřednictvím iPERL-u identifikovat potenciální problémy sítě, jako např. průsaky nebo úniky
způsobené přerušením potrubí. Rychlá identifikace poruchy v síti je zárukou co možná nejrychlejší reakce pro její odstranění. Včasným odstraněním poruchy v síti se šetří náklady na vodu, zlepšuje se cílené využívání interních personálních kapacit a v neposlední řadě přispívá ke zlepšení kvality zákaznického servisu.

iPERL - vždy přesný

iPERL nabízí bezkonkurenční trvalou přesnost měření spotřeby pitné vody R800 pro všechny velikosti od DN 15 do DN 40 s provozní životností 15 let při dodržení
následujících parametrů:

• Teplotní rozsah provozní teploty od -15°C do +60°C s podmínkou minimálního průtoku 100l/h pro zamezení možnosti zamrznutí vody v iPERL-u při nízkých teplotách
• Teplotní rozsah vody od +0,1°C do +50°C (70°C*)
• Vodivost (konduktivita) vody min. 120 mS/cm
• Pracovní tlak do 16 bar

*speciální verze

Na rozdíl od jiných statických měřičů, iPERL využívá technologii remanentního magnetického pole umožňující lineární měření i při velmi nízkých hodnotách průtoku.
Magnetické pole působící na protékající vodu generuje elektrické napětí úměrné rychlosti protékající vody (princip magneto-indukčního měření průtoku).

Typové schválení

EC certifikát návrhu ve smyslu:
2014/32/EU (MID)
EN 14154:2005+A2:2011
OIML R49:2013
ISO 4064:2014

Schválení:
KTW / DVGW (Německo)
ACS (Francie)
WRAS (Velká Británie)
Posouzení bezpečností pro styk s pitnou vodou (SK)
KIWA (Holandsko)

Typická křivka chyb a tlakových ztrát indukčního vodoměru

Technické parametry

Stabilní metrologické parametry - nezávislé na montážní poloze

iPERL má stabilní přesnost bez ohledu na montážní polohu.
Může být instalován v jakékoliv montážní poloze bez nutnosti uklidňující délky před a za ním, a bez ohledu na směr proudění.
iPERL má automatickou detekci směru proudění, což umožňuje volbu montážní polohy v souladu s podmínkami Evropské směrnice 2014/32/EC (MID) a
Evropské normy EN 14154:2005+A2:2011.

Komunikace a dostupnost dat

iPERL je vybavený integrovanou rádiovou technologií na frekvenci 868 MHz nebo 433 MHz.

Technologie sběru dat a komunikace umožňuje odečítání dostatečného množství (až 2880 hodnot) informací o stavu měřidla, tedy i sítě pro tzv. „walk-by“ nebo „drive-by“ odečty.

iPERL díky rádiotechnologii firmy Sensus umožňuje také OMS - otevřený systém měření, díky čemuž je reálná možnost integrování iPERL-u do systému FlexNet AMI bez nutnosti přístupu k měřidlu při přechodu z pochůzkového systému sběru dat na pevnou síť. Díky této moderní technologii přenosu a záruky udržení vlastností iPERLu během celé jeho životnosti nabízí Sensus sofistikované řešení ve smyslu požadavků technologií budoucnosti.

Metrologická charakteristika iPERL v porovnání a ultrazvukovým vodoměrem

Nezávislost metrologických parametrů na poloze instalace

Hlavní rozměry a hmotnost
